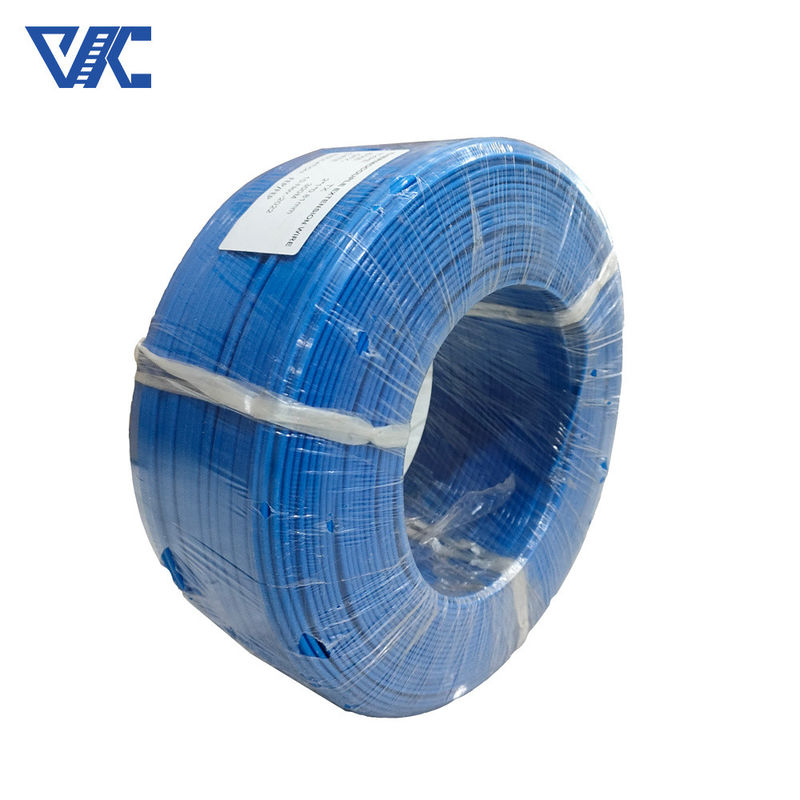

Termocouple RTD PT100 Kabel przewodowy rozszerzający

Minimalne zamówienie:	5
Standardowe opakowanie:	Opakowanie szpuli z pudełkiem kartonowym, opakowanie cewki z torebką foliową
Okres dostawy:	5-21 dni
Metoda płatności:	Akredytywy, T/T, Western Union, MoneyGram
Pojemność dostaw:	300 ton miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Victory

Orzecznictwo

CE,ROHS,ISO 9001

Numer modelu

Typy K, N, E, J, T, B, R, S

Dokument

Nazwa produktu:

Przedłużacz termopary

Kolor:

jasny

świadectwo:

ISO 9001

Zakres temperatury:

32 do 392F (0 do 200C)

Tolerancja pola elektromagnetycznego:

+/- 2,2C lub +/- 0,75%

Stopień:

Stopień rozszerzenia NPX/NNX

Pozytywny:

Ni-cr-si

Negatywny:

Ni-si-magnez

Inna nazwa:

Nicrosil

Specjalne granice błędu:

+/- 1,1C lub 0,4%

Podkreślić:

Włókno przedłużające termopala RTD PT100

12 przewodów kabel rozszerzający termopar

Opis produktu

Przewód rozszerzający termopar to kabel zaprojektowany do rozszerzania sygnałów termoparów i może być stosowany w różnych typach termoparów, w tym typu K, typu N, typu E, typu J, typu T, typu B, typu R,i typu SOdgrywa kluczową rolę w pomiarach temperatury i zastosowaniach kontrolnych.

Przewód rozszerzający termopar jest zaprojektowany do przesyłania sygnałów termoparów z punktu pomiaru do urządzeń lub systemu sterowania w celu dokładnego pomiaru i monitorowania temperatury.Ten kabel wykorzystuje przewody termopary wykonane z dwóch różnych metali, aby utworzyć pętlę termopary, a wartość temperatury określa się poprzez pomiar różnicy temperatury między dwoma kontaktami.Jego specjalna struktura i wybór materiału zapewniają dobre właściwości liniowe i stabilność w celu dokładnego wychwytywania i przesyłania sygnałów słabego napięcia termoparów.

Przewód rozszerzający termopar ma doskonałą zdolność przeciwdziałania zakłóceniom i może skutecznie przeciwdziałać wpływom zakłóceń elektromagnetycznych, hałasu i zmian temperatury na sygnały.Umożliwia to stabilne przekazywanie wiarygodnych danych o temperaturze w środowiskach przemysłowych i zapewnienie dokładności pomiaru temperatury.

Termocouple WIry

Kod	Komponent przewodów termopary
	+pozytywna noga	- Negatywna noga.
N	Ni-cr-si (NP)	Ni-si-magnezu (NN)
K	Ni-Cr (KP)	Ni-Al ((Si) (KN)
E	Ni-Cr (EP)	Cu-Ni(EN)
J	Żelazo (JP)	Cu-Ni(JN)
T	Miedź (TP)	Cu-Ni(TN)

Standardy

ASTM	ANSI	IEC	DIN	BS	NF	JIS	GOST
(American Society for Testing and Materials) E 230	(Amerykański Narodowy Instytut Standardów) MC 96.1	(Europejskie standardy Międzynarodowej Komisji Elektrotechnicznej 584) - 1/2/3	(Deutsche Industrie Normen) EN 60584 -1/2	(Standardy brytyjskie) 4937.1041, EN 60584 - 1/2	(Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324	(Japońskie normy przemysłowe) C 1602 - C 1610	(Ujednolicenie rosyjskich specyfikacji) 3044

Numer indeksowania termopary	Rodzaj przewodu kompensacyjnego	Użycie Klasyfikacja	Temperatura pomiaru węzła łącznikowego / °C	standardowa wartość PEM/μV	Stopień precyzji		Klasy ogólne
Numer indeksowania termopary	Rodzaj przewodu kompensacyjnego	Użycie Klasyfikacja	Temperatura pomiaru węzła łącznikowego / °C	standardowa wartość PEM/μV	Tolerancja μV	Zakres EMF termicznych μV	Tolerancja μV	Zakres EMF termicznych μV
/SorR	SC lub RC	G	100	646	± 30	616 ~ 676	± 60	586~706
		H	100	646	-	-	± 60	586~706
			200	1 1441	-	-		1.381 ~ 1 501

K	KX, KCA.	G	-25	-968	± 40	-924~-1 012	± 80	-880~-1 056
	lub KCB	G	100	4 096	± 40	4 052 ~ 4 140	± 80	4 008~4 184
		H	-25	-968	± 40	-924~-1 012	± 88	-880~-1 056
			100	4 096		4 052 ~ 4 140		4 008~4 184
			200	8 138		8 094 ~ 8 182		8 050 ~ 8 226
N	NX lub NC	G	-25	- 646	±43	-603~-689	± 86	-560~-732
		G	100	2 774	±43	2 731 ~ 2 817	± 86	2 688 ~ 2 860
		H	-25	- 646	±43	-603~-690	± 86	-560~-732
			100	2 774		2 731 ~ 2 817		2 688 ~ 2 860
			200	5 913		5 870 ~ 5 956		5 827 ~ 5 999
E	EX	G	-25	-1 432	± 81	-1 351 ~ -1 513	±138	-1 294 ~ -1 570
		G	100	6 319	± 81	6 238 ~ 6400	±138	6 181 ~ 6 457
		H	-25	-1 432	± 81	- 351 ~ - 1513	±138	-1 294 ~ -1 570
			100	6 319		6 238 ~ 6 400		6 181 ~ 6 457
			200	13 421		13 340 ~ 13 502		13 283 ~ 13 559
J	JX	G	-25	-1 239	±62	-1 177 ~ -1 301	±123	-1 116~-1 362
		G	100	5 269	±62	5 207 ~ 5 331	±123	5 146 ~ 5 392
		H	-25	-1 239	±62	- 177~-1 301	±123	-1 116~-1 362
			100	5 269		5 207 ~ 5 331		5 146 ~ 5 392
			200	10 779		10 717 ~ 10 841		10 656 ~ 10 902
T	TX	G	-25	-940	± 30	-910~-970	± 60	-850~-1 000
		G	100	4 279	± 30	4 249 ~ 4 309	± 60	4 189 ~ 4 339
		H	-25	-940	± 48	-892~-988	± 90	-850~-1 030
			100	4 279		4231~4 327		4 189 ~ 4 369
			200

Type N Dokładność (która z tych wartości jest większa):

Maksymalna ciągła temperatura pracy: do 2 300 F (1 260 C)
Krótkoterminowe stosowanie: 2,336F (1,280C)
Drut o temperaturze termoparów, od -454 do 2300F (-270 do 1,260C)
Przewód przedłużający, od 32 do 392F (0 do 200C)
