Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Victory

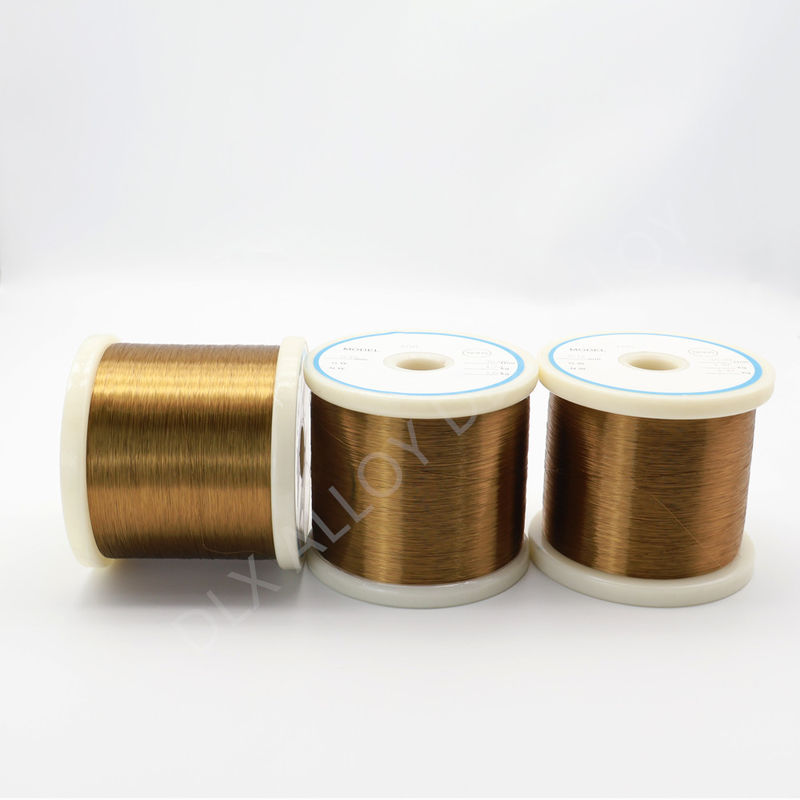

Numer modelu: Permalloy 80
Dokument: Broszura produktu w wersji PDF
Warunki płatności i wysyłki
Minimalne zamówienie: 50
Cena: $25-$40
Szczegóły pakowania: Standardowe drewniane skrzynie eksportowe Ex. Waga brutto poniżej 20 kg = karton / waga brutto powyż
Czas dostawy: 5-21 dni
Zasady płatności: L/C, T/T, Western Union, MoneyGram
Możliwość Supply: 200 ton miesięcznie
Materiał:: |
NiFe |
certyfikat: |
ISO 9001 |
Kształt: |
drut, taśma, folia, blacha |
Oporność:: |
0,56 |
Gęstość:: |
8,75 g/cm3 |
ROZMIAR: |
Dostosowane |
Standard:: |
GB/ASTM/AISI/ASME |
Stan : schorzenie:: |
Jasne, wyżarzone, miękkie |
Aplikacja:: |
magnes przemysłowy |
Punkt Curie:: |
400 ℃ |
HCR:: |
30 |
Funkcja:: |
wysoka przepuszczalność początkowa |
Materiał:: |
NiFe |
certyfikat: |
ISO 9001 |
Kształt: |
drut, taśma, folia, blacha |
Oporność:: |
0,56 |
Gęstość:: |
8,75 g/cm3 |
ROZMIAR: |
Dostosowane |
Standard:: |
GB/ASTM/AISI/ASME |
Stan : schorzenie:: |
Jasne, wyżarzone, miękkie |
Aplikacja:: |
magnes przemysłowy |
Punkt Curie:: |
400 ℃ |
HCR:: |
30 |
Funkcja:: |
wysoka przepuszczalność początkowa |
Miękki stop magnetyczny o wysokiej przepuszczalności
Miękkie materiały magnetyczne są niezbędnymi komponentami zarówno w przemyśle energetycznym, jak i elektronicznym.W energetyce materiały te stosuje się w wysokich polach magnetycznych, aby uzyskać wysoką indukcję magnetyczną i niskie straty w rdzeniu.Natomiast w przemyśle elektronicznym miękkie materiały magnetyczne stosowane są głównie w małych lub średnich polach magnetycznych, o dużej przenikalności magnetycznej i małej sile koercyjnej.
Jeśli chodzi o wysokie częstotliwości, preferowane są cienkie taśmy lub stopy o wyższej rezystywności.Dzieje się tak dlatego, że w miękkich materiałach magnetycznych wewnątrz materiału indukowane są zmienne magnetyczne prądy wirowe, co powoduje straty.Im wyższa częstotliwość zmiennego pola magnetycznego, tym większe są straty prądu wirowego i tym bardziej pole magnetyczne jest zmniejszone.Dlatego, aby zminimalizować te straty, materiał musi być cieńszy, zwykle w postaci arkusza lub taśmy.Dodatkowo powierzchnię materiału pokrywa się warstwą izolacyjną lub przy użyciu określonych metod na powierzchni formuje się tlenkową warstwę izolacyjną.Jedną z powszechnych metod jest zastosowanie powłoki elektroforetycznej tlenku magnezu.
Podsumowując, miękkie materiały magnetyczne mają kluczowe znaczenie zarówno w przemyśle energetycznym, jak i elektronicznym.Ich właściwości są starannie dobierane w zależności od zastosowania i zakresu częstotliwości.Aby zminimalizować straty spowodowane prądami wirowymi, materiał jest cieńszy i pokryty warstwą izolacyjną.
Transformatory wysokiej czułości i małej mocy, wzmacniacze magnetyczne, przekaźniki, dławiki, głowice magnetyczne do magnetycznych urządzeń rejestrujących, tarcze magnetyczne, różne rdzenie nawijane taśmą, rdzenie cięte i rdzenie laminowane stosowane w słabych polach magnetycznych.
| Materiał | C | P | S | Mn | Si | Ni | Kr | Współ | Pon | Cu | Fe |
| Maks | |||||||||||
| Permalloy80 | 0,03 | 0,020 | 0,020 | 0,3-0,6 | 0,15-0,30 | 79,0-81,0 | - | - | 4,8-5,2 | ≤0,2. | Odpoczynek |
| rial | Kształt | Klasa | Grubość lub średnicamm | Przenikalność magnetyczna przy natężeniu pola magnetycznego 0,08A/mμ0,4(mH/m) | Maksymalna przepuszczalność um(mH/m) | Koercja (niedosycenie Indukcja magnetyczna)Hc/A·m-1 | Indukcja magnetyczna nasyceniaBs/T |
| nie mniej niż | nie większy niż | ||||||
| Permalloy80 | Taśma walcowana na zimno | Ⅰ | 0,03-0,04 | 18000(22,5) | 80000(100) | 3.6 | 0,70 |
| 0,05-0,09 | 28000(35) | 110 000(137,5) | 2.4 | 0,70 | |||
| 0,10-0,19 | 30000(37,5) | 150 000(187,5) | 1.6 | 0,70 | |||
| 0,20-0,34 | 40000(50) | 180000(225) | 1.2 | 0,70 | |||
| 0,35-1,00 | 50000(62,5) | 250 000(312,5) | 0,8 | 0,70 | |||
| 1,10-2,50 | 40000(50) | 150 000(187,5) | 1.2 | 0,70 | |||
| Ⅱ | 0,03-0,04 | 30000(37,5) | 110 000(137,5) | 2.4 | 0,70 | ||
| 0,05-0,09 | 40000(50) | 140000(175) | 1.6 | 0,70 | |||
| 0,10-0,19 | 50000(62,5) | 180000(225) | 1.2 | 0,70 | |||
| 0,20-0,34 | 60000(75) | 200 000(250) | 1,0 | 0,70 | |||
| 0,35 | 55040(68,8) | 260000(325) | 0,7 | 0,70 | |||
| Walcowane na gorącotaśma | 4,5-20 | 30000(37,5) | 100 000(125) | 1.6 | 0,70 | ||
| Pręt kuty na gorąco | 20-100 | 30000(37,5) | 100 000(125) | 1.6 | 0,70 | ||
| Materiał | Kształt | Klasa | Grubość lub średnicamm | Przenikalność magnetyczna przy natężeniu pola magnetycznego 0,08A/mμ0,4(mH/m) | Maksymalna przepuszczalność um(mH/m) | Koercja (niedosycenie Indukcja magnetyczna)Hc/A·m-1 | Indukcja magnetyczna nasyceniaBs/T |
| nie mniej niż | nie większy niż | ||||||
| Permalloy80 | Taśma walcowana na zimno | Ⅰ | 0,03-0,04 | 18000(22,5) | 80000(100) | 3.6 | 0,70 |
| 0,05-0,09 | 28000(35) | 110 000(137,5) | 2.4 | 0,70 | |||
| 0,10-0,19 | 30000(37,5) | 150 000(187,5) | 1.6 | 0,70 | |||
| 0,20-0,34 | 40000(50) | 180000(225) | 1.2 | 0,70 | |||
| 0,35-1,00 | 50000(62,5) | 250 000(312,5) | 0,8 | 0,70 | |||
| 1,10-2,50 | 40000(50) | 150 000(187,5) | 1.2 | 0,70 | |||
| Ⅱ | 0,03-0,04 | 30000(37,5) | 110 000(137,5) | 2.4 | 0,70 | ||
| 0,05-0,09 | 40000(50) | 140000(175) | 1.6 | 0,70 | |||
| 0,10-0,19 | 50000(62,5) | 180000(225) | 1.2 | 0,70 | |||
| 0,20-0,34 | 60000(75) | 200 000(250) | 1,0 | 0,70 | |||
| 0,35 | 55040(68,8) | 260000(325) | 0,7 | 0,70 | |||
| Walcowane na gorącotaśma | 4,5-20 | 30000(37,5) | 100 000(125) | 1.6 | 0,70 | ||
| Pręt kuty na gorąco | 20-100 | 30000(37,5) | 100 000(125) | 1.6 | 0,70 | ||
